沼氣池防滲膜焊接總出問(wèn)題？工藝優(yōu)化技巧來(lái)解決
瀏覽次數(shù)：次信息來(lái)源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/9/20

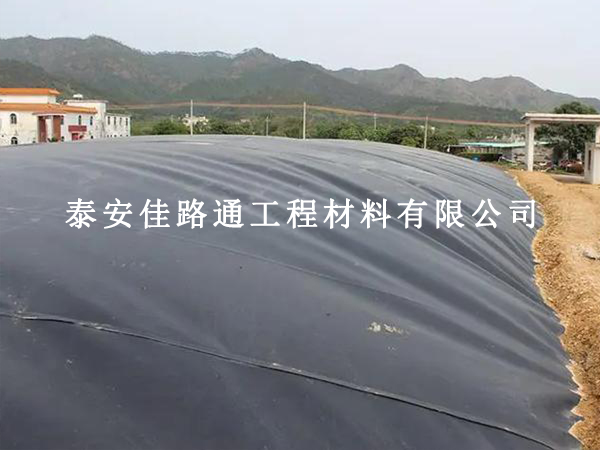

沼氣池防滲膜焊接是保障密封防漏的核心，一旦工藝不到位，易出現(xiàn)虛焊、漏焊，引發(fā)沼氣泄漏、原料流失等風(fēng)險(xiǎn)。需針對(duì)沼氣池的腐蝕環(huán)境、邊坡與穿膜等復(fù)雜場(chǎng)景，優(yōu)化焊接工藝細(xì)節(jié)，才能實(shí)現(xiàn) “焊得快、封得嚴(yán)”。以下梳理核心優(yōu)化技巧。一、焊接前優(yōu)化：掃清隱患，打好基礎(chǔ)1. 膜材與搭接面預(yù)處理升級(jí)優(yōu)先選用耐腐 HDPE 防滲膜，焊接前檢查膜材邊緣：若有毛邊、氧化層，用專(zhuān)用刀具裁剪平整，再用砂紙輕磨搭接邊（增強(qiáng)熔合附著力）。清理搭接面時(shí)，除常規(guī)除泥沙外，重點(diǎn)處理油污與潮氣：沼氣池原料殘留的油污用酒精反復(fù)擦拭，潮濕區(qū)域用大功率吹風(fēng)機(jī)吹干（水分會(huì)導(dǎo)致焊縫起氣泡），確保搭接面 “無(wú)油、無(wú)潮、無(wú)雜質(zhì)”。2. 設(shè)備適配與參數(shù)預(yù)調(diào)選用帶 “溫度補(bǔ)償” 功能的雙軌熱熔焊機(jī)（沼氣池施工溫度波動(dòng)大，可自動(dòng)穩(wěn)定焊接溫度），搭配尖嘴擠壓焊槍?zhuān)ㄟm配拐角、穿膜等狹窄區(qū)域）。提前在廢膜上試焊：按膜材厚度、環(huán)境溫度調(diào)試 “溫度 - 速度 - 壓力” 參數(shù) —— 低溫時(shí)適當(dāng)升溫、降速，高溫時(shí)反之，直至焊縫出現(xiàn)均勻雙熔邊，剝離測(cè)試時(shí)膜材本體撕裂而焊縫完好，鎖定參數(shù)避免現(xiàn)場(chǎng)反復(fù)調(diào)整。二、核心焊接參數(shù)優(yōu)化：精準(zhǔn)適配場(chǎng)景1. 基礎(chǔ)參數(shù)動(dòng)態(tài)調(diào)節(jié)平面區(qū)域焊接：保持焊機(jī)勻速行進(jìn)，速度與溫度匹配（如中厚膜材選稍慢速度，確保熔合充分），壓輪壓力以焊縫無(wú)凹陷、熔邊清晰為宜。邊坡區(qū)域焊接：因膜材受重力易移位，需適當(dāng)調(diào)大壓輪壓力（增強(qiáng)貼合度），同時(shí)減慢焊接速度（避免焊機(jī)下滑導(dǎo)致焊道跑偏），每焊 1 米暫停檢查一次搭接對(duì)齊情況。2. 特殊環(huán)境參數(shù)適配潮濕或微風(fēng)天氣：在焊接區(qū)域搭建簡(jiǎn)易防風(fēng)棚，同時(shí)將焊接溫度** 5%-10%（抵消環(huán)境散熱影響）；腐蝕氣體濃度高的老池改造：焊接后立即在焊縫表面涂刷耐腐涂層（延長(zhǎng)焊縫壽命），涂層需與膜材兼容，不影響熔合效果。三、關(guān)鍵區(qū)域工藝升級(jí)：破解復(fù)雜場(chǎng)景難題1. 邊坡與池底拐角：“雙焊 + 圓弧過(guò)渡” 工藝先將拐角處基面修整為圓弧（替代直角，減少應(yīng)力集中），鋪設(shè)膜材時(shí)預(yù)留 3%-5% 松弛度（適配后期沉降）。焊接采用 “先主焊后補(bǔ)焊”：用雙軌焊機(jī)沿圓弧切線(xiàn)方向焊接主焊縫，再用擠壓焊槍沿拐角內(nèi)側(cè)補(bǔ)焊一圈，形成 “雙焊縫密封環(huán)”，補(bǔ)焊時(shí)焊條需與膜材同材質(zhì)，確保熔料填滿(mǎn)縫隙。2. 穿膜部位（進(jìn)出料口、設(shè)備基礎(chǔ)）：“套管 + 補(bǔ)丁” 強(qiáng)化工藝在膜材開(kāi)孔處套入防腐套管，先沿套管與膜材銜接處做環(huán)形擠壓焊（焊縫寬度不小于 10cm，重疊 1cm 防漏）；再裁剪比開(kāi)孔區(qū)域大的復(fù)合膜補(bǔ)丁（內(nèi)層 HDPE、外層耐腐土工布），將補(bǔ)丁覆蓋套管周邊，用雙軌焊機(jī)焊接補(bǔ)丁邊緣，形成 “套管密封 + 補(bǔ)丁加固” 雙重防線(xiàn)。3. 焊機(jī)啟停端點(diǎn)：“延長(zhǎng)焊接” 防虛焊焊機(jī)啟動(dòng)時(shí)，先在膜材外沿空焊 3cm 再切入搭接邊；停機(jī)時(shí)，繼續(xù)向前焊 5cm 再斷電，避免端點(diǎn)因加熱不充分出現(xiàn)虛焊。端點(diǎn)處后期需埋入錨固溝，無(wú)需裁剪，不影響整體防滲。四、質(zhì)量管控優(yōu)化：即時(shí)糾錯(cuò)，杜絕隱患1. 焊中實(shí)時(shí)監(jiān)測(cè)安排專(zhuān)人緊跟焊機(jī)，目視檢查熔邊狀態(tài)：雙熔邊不連續(xù)、出現(xiàn)氣泡時(shí)立即停機(jī)，清理搭接面后重新焊接；用手輕觸剛焊完的焊縫（冷卻前），若感覺(jué)局部冰涼，說(shuō)明此處熔合不足，立即用擠壓焊槍補(bǔ)焊。2. 焊后檢測(cè)**化平面焊縫用真空檢測(cè)儀 “逐段掃描”：密封罩扣住雙焊縫中間溝，負(fù)壓保壓 30 秒無(wú)下降為合格；拐角、穿膜等關(guān)鍵區(qū)域，額外做 “充氣檢測(cè)”：用密封塞封堵焊縫空腔，充氣后 30 分鐘壓力無(wú)降才算達(dá)標(biāo)，避免漏檢隱性漏點(diǎn)。3. 問(wèn)題整改 “即查即改”發(fā)現(xiàn)漏焊、虛焊時(shí)，用記號(hào)筆標(biāo)記，立即用擠壓焊槍補(bǔ)焊，補(bǔ)焊范圍需超出缺陷邊緣 5cm 以上；焊縫開(kāi)裂嚴(yán)重時(shí)，切除缺陷段，重新按優(yōu)化參數(shù)焊接，整改后重復(fù)檢測(cè)，形成 “檢測(cè) - 整改 - 復(fù)檢” 閉環(huán)。五、收尾工藝優(yōu)化：延長(zhǎng)焊縫壽命焊接完成后 2 小時(shí)內(nèi)，用耐腐土工布覆蓋焊縫（避免尖銳雜物穿刺、腐蝕氣體直接侵蝕）；若需后續(xù)施工，在焊縫上方鋪墊木板（分散機(jī)械壓力），禁止重型設(shè)備直接碾壓焊縫。沼氣池運(yùn)行后，每季度對(duì)焊縫涂刷一次抗老化耐腐涂層，強(qiáng)化長(zhǎng)期密封性能。沼氣池防滲膜焊接工藝優(yōu)化的核心是 “適配環(huán)境、精準(zhǔn)控參、強(qiáng)化細(xì)節(jié)”，從預(yù)處理到收尾的每個(gè)環(huán)節(jié)都需圍繞 “防漏、耐腐、抗沉降” 展開(kāi)。施工時(shí)需結(jié)合池體大小、地形復(fù)雜度靈活調(diào)整技巧，關(guān)鍵區(qū)域絕不簡(jiǎn)化工藝。若遇大型沼氣池或復(fù)雜穿膜場(chǎng)景，建議由專(zhuān)業(yè)團(tuán)隊(duì)按優(yōu)化方案施工，確保焊接質(zhì)量萬(wàn)無(wú)一失。
